Item

Spec.

Model

 3015

4020

6025

8025

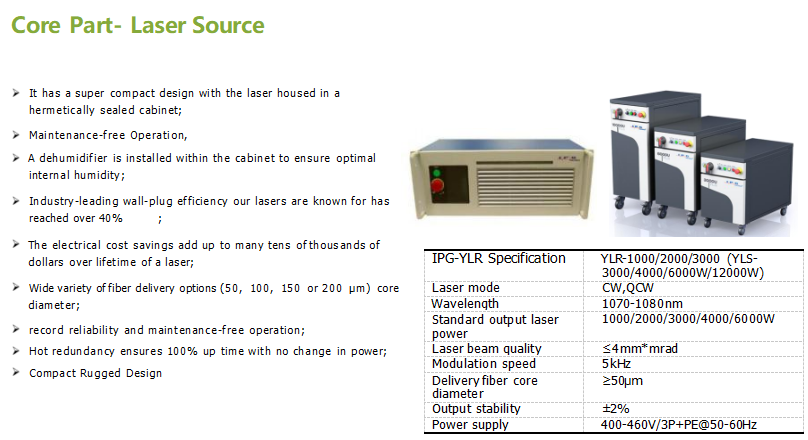

Laser power(optional)

1000W、2000W、3000W、4000W、6000W、8000W、 10000W、 12000W、 15000W、20000W

Working area

3050x1500mm

4000x2000mm

6000x2500mm

8000x2500mm

X axis range (Max)

3070 mm

4070 mm

6070 mm

8070 mm

Y axis range (Max)

1550 mm

2050 mm

2550 mm

2550 mm

Z axis range (Max)

300 mm

300 mm

300 mm

300 mm

X & Y axis co-positioning speed(Max)

140 m/min

140 m/min

140 m/min

140 m/min

Acceleration speed (Max)

1.4 g

1.4 g

1.4 g

1.4 g

Positioning accuracy［ 1 ］

±0.05 mm/m

±0.05 mm/m

±0.05 mm/m

±0.05 mm/m

Re-positioning accuracy［ 1 ］

±0.03 mm/m

±0.03 mm/m

±0.03 mm/m

±0.03 mm/m

Loading ability for one table

750 kg

1260 kg

2400 kg

3200 kg

Max. bearing weight

1500 kg

2500 kg

5000 kg

6500 kg

Equipment weight(Approximately)

7500kg

9000 kg

13500 kg

19000 kg

Dimension

9000x3200x2250 mm

11500x3700x2250 mm

15500x4400x2250 mm

19500x4200x2250 mm

［ 1 ］According to VDI/DGQ 3441, testing within 1 m
